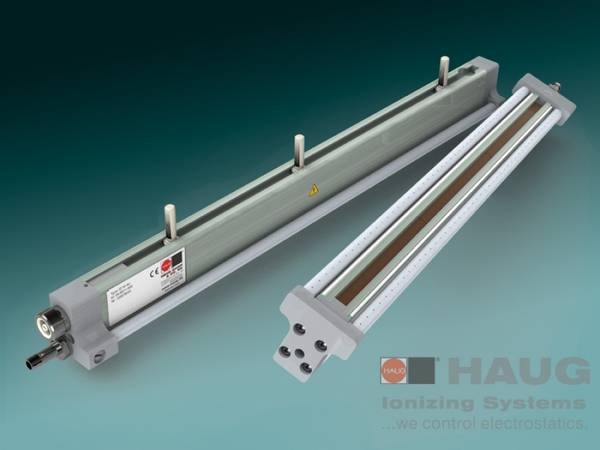

Ionisationsgerät EI W Air
Der Ionisationsstab EI W Air kombiniert höchste Entladeleistung mit hervorragender mechanischer Stabilität bei großen Stablängen. Zusätzlich erhöht der Einsatz von Druckluft den Wirkabstand des EI W Air. Elektrische Ladungen werden auch in schnell ablaufenden Produktionsprozessen zuverlässig neutralisiert.
Funktionsprinzip
Der EI W Air koppelt die Ionen an den Ionisationsspitzen über Widerstände aus und liefert daher eine besonders hohe Entladeleistung. Seitlich der Ionisationsspitzen befinden sich zwei Luftkanäle mit Luftdüsen. Die ausströmende Luft vermindert die Rekombination der freien Ionen und transportiert diese über größere Distanzen — die Flächenladungen können bis zu 100 cm entfernt sein. Der EI W Air neutralisiert elektrostatische Ladungen auch bei hohen Bahngeschwindigkeiten zuverlässig.
Das verwindungssteife Profil aus glasfaserverstärktem Kunststoff (GFK) ermöglicht standardmäßig Stablängen bis 1,2 m — größere Längen sind auf Anfrage als Sonderlösung möglich. Eine T-Nut bietet viel Spielraum um in der Produktionsumgebung vorhandene Montagepunkte für die Befestigung zu nutzen.
Der Ionisationsstab EI W Air ist modular aufgebaut. Das ermöglicht neben der einfachen und kostengünstigen Reparatur auch eine individuelle Wahl der Ionisationsspitzen. In der Standardausführung sind diese aus Edelstahl gefertigt — für spezielle Anwendungsfälle, wie z. B. für den Einsatz in der Halbleiterfertigung, können Ionisationsspitzen aus Silizium eingesetzt werden.
Eigenschaften
- Hohe Entladeleistung zum Neutralisieren elektrostatischer Ladungen.
- Hochfestes und verwindungssteifes GFK Profil
- Stablängen über 2m als Sonderlösung möglich.
- T-Nut für flexible Montage im Produktionssystem.
- Ionisationsspitzen aus Edelstahl oder Silizium
Beispiele
- Kunststoffverarbeitende Industrie: Folienverarbeitung, Verpackungsmaschinen, Folienextruder, usw.
- Textilindustrie: Webereien, Spinnereien, Textilveredelung, usw.
- Grafische Industrie: Sieb- und Tampondruckmaschinen, Foto- und Filmverarbeitungsmaschinen, Falzmaschinen, usw.
- Lackierbetriebe: Automobillackierungen, Lackierungen von Kunststoffteilen, usw.
- Elektronikfertigung: Bestückung von Platinen mit elektronischen Bauteilen, Fertigung von Halbleiterbauteilen
| Technische Daten * | |
| Model: | EI W Air |
| widerstandsgekoppelt, mit axialem Kabelanschluss | |
| Best.-Nr.: | 04.9011.000 |
| Maße: (B x H) | 56 x 48 mm |
| Länge: | 45 —1200 mm |
| Wirklänge: | Stablänge - 60 mm |
| Düsen Ø: | 1 mm |
| Düsen Anzahl: | längenabhängig, Abstand 10 mm |
| Optimaler Arbeitsdruck: | 2—3 bar |
| Luftverbrauch: | längenabhängig |
| Geräuschpegel: | längenabhängig |
| Optimaler Wirkabstand: | 20 – 30 mm |
| Einsatztemperatur: | +5 °C — +45 °C |
| Lager-/Transporttemperatur: | -15 °C — +60 °C |
| *) Technische Änderungen vorbehalten! |
