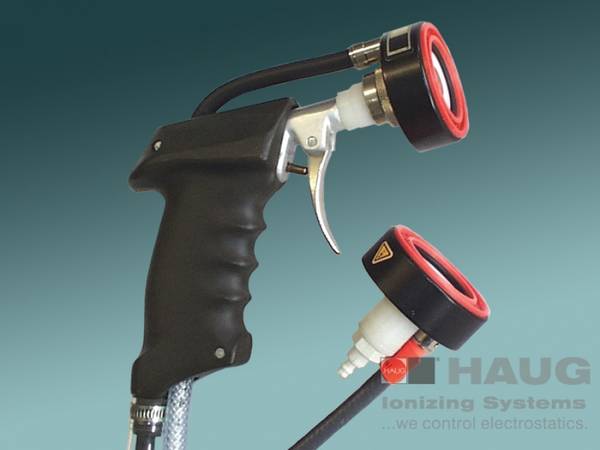

Ionisationsgeräte RI 20/32/65
Die HAUG Ringionisatoren RI 20/32/65 sind ein hochwirksames Fertigungshilfsmittel, das zur Entladung und Abreinigung von Oberflächen – insbesondere von nichtleitenden Materialien – dient. Neben dem Handgerät gibt es auch andere Asführungen zum Einbau in stationäre Anlagen und Maschinen (ohne Ausblaspistole).
Stromversorgung
Der einfache elektrische Anschluss der Ringionisatoren erfolgt an einem HAUG-Hochspannungsnetzteil. Diese können für verschiedene Netzspannungen geliefert werden und verfügen wahlweise über zwei oder vier Hochspannungsanschlüsse.
Besonders ist die Verwendung des HAUG Multistat zu empfehlen. Dieses vollelektronische Gerät verfügt über eine integrierte, elektronische Funktionsüberwachung. Damit wird ein gleichbleibender Qualitätsstandard gewährleistet.
Ringionisator RI 20 / RI 20 P
Diese “Mini”-Ausführung eignet sich hervorragend zur Entladung von kleinsten Flächen und Bauteilen in räumlich begrenzten Arbeitsbereichen. Die leichte, flexible und einfache Handhabung sowie die robuste Ausführung machen dieses Gerät für viele Entladungsprozesse zum Favoriten.
Ringionisator RI 32 / RI 32 P
Leicht, aber robust und einfach in der Handhabung ist dieser HAUG Ringionisator. Die ergonomisch günstige Gestaltung dieses Gerätes sorgt für einen bedienerfreundlichen Einsatz.
Ringionisator RI 65 / RI 65 P
Staub und elektrostatische Aufladungen haben einen direkten Bezug zueinander. Kunststoff-Formteile, Filme, optische und elektronische Bauteile, Kunststoff-Folien etc. weisen häufig Oberflächenladungen auf, die aufgrund von hochisolierenden Werkstoffeigenschaften elektrisch nicht abgeführt werden können. Die dadurch entstehenden elektrostatischen Aufladungen der Oberfläche ziehen Schmutz und Schwebeteilchen aus der Umgebung an. Sie vermindern die Oberflächenreinheit und erschweren die Weiterverarbeitung.
Reinigung und Wartung
Die regelmäßige Anwendung des HAUG-Spezialreinigungsmittel SRM 1 und des Reinigungssets RS 1 sichert außerdem einen gleichbleibend hohen Wirkungsgrad.
Wartungseinheit
Zur Luftvorbehandlung ist die Verwendung einer Wartungseinheit (Kompakt-Filter-Regelventil) unbedingt erforderlich. Es dient zur Abscheidung von Öl- und Wasseranteilen. Außerdem lässt sich damit der Betriebsdruck regulieren. Für besondere Anwendungen sind Wartungseinheiten mit Feinstfiltern lieferbar.
Technische Daten
| RI 20 | Best-Nr.: 04.7200.000 | RI 20 P | Best.-Nr.: 04.7203.000 |
| RI 32 | Best.-Nr.: 04.7195.000 | RI 32 P | Best.-Nr.: 04.7196.000 |
| RI 65 | Best.-Nr.: 04.7194.000 | RI 65 P | Best.-Nr.: 04.7187.000 |
| Typen | RI 20 / RI 20 P | RI 32 / RI 32 P | RI 65 / RI 65 P |
| Maße | Ø 20 mm | Ø 32 mm | Ø 65 mm |
| Düse | Ø 2 mm, Vollstrahldüse | 3 x Ø 1,6 mm Vollstrahldüsen, auswechselbar | Ø 2 mm Vollstrahldüse, auswechselbar |
| Gewicht ohne Pistole, ohne Luftschlauch | 0,2 kg | 0,4 kg | 0,6 kg |
| Gewicht mit Pistole, ohne Luftschlauch | 0,5 kg | 0,6 kg | 1,0 kg |
| Luftverbrauch | gemäß Tabelle, druckabhängig | ||
| Optimaler Betriebsdruck | ca. 3 bar | ||
| Einsatztemperatur | +5 °C bis +45 °C | ||
| Lager-/Transporttemperatur | -15 °C bis +60 °C | ||
Technische Änderungen vorbehalten!
Zubehör
 | Kompakt-Filter-Regelventil mit Manometer | Best.-Nr.: 11.7224.004 |
| Luftschlauch (für RI 20) | Best.-Nr.: X-6606 | |
| Luftschlauch (für RI 20 P / RI 32 / RI 32 P / RI 65) | Best.-Nr.: X-6607 | |
| Luftschlauch (für RI 65 P) | Best.-Nr.: X-6615 | |
| Standardhalter (für RI 20) | Best.-Nr.: 10.7207.001 | |
| Standardhalter (für RI 32) | Best.-Nr.: 10.7202.000 | |
| Standardhalter (für RI 65) | Best.-Nr.: 10.7206.001 |
Geeignete Netzteile
| Anschlusslängen (Ionisationsgerät inkl. Hochspannungskabel) | EN SL | max. 5 m |
| EN SL LC / EN SL RLC | max. 10 m | |
| EN 8 / EN 8 LC | max. 18 m | |
| Multistat | max. 18 m | |
| EN 70 / EN 70 LC | max. 2 x 18 m |
Anhänge herunterladen: Prospekt Bedienungsanleitung
