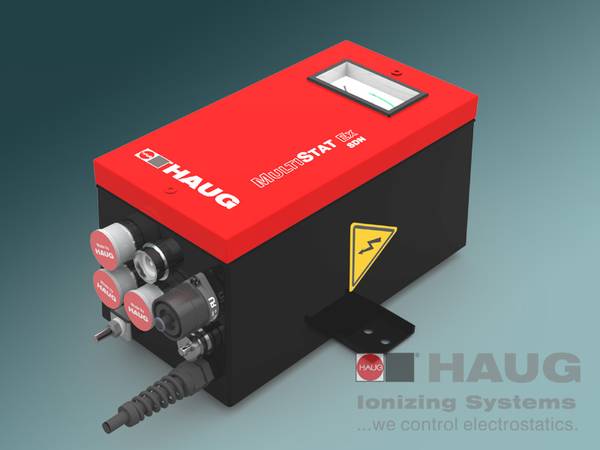

Entladenetzteil Multistat Ex SDN

Das Multistat Ex SDN ist ein modernes Entladenetzteil mit vollelektronischer Funktionsüberwachung. Es ist mit einer automatischen Störmeldung, einer Analoganzeige zur Kontrolle der Ausgangs-Hochspannung und mit bis zu zwei Meldebuchsen ausgerüstet.

Funktionsprinzip

Eine Funktionsüberwachung kontrolliert permanent den Zustand des Ionisationssystems. Funkenüberschläge an den Ionisationsgeräten führen zum Abschalten der Hochspannungseinheit. Der aktuelle Betriebszustand des Multistat Ex SDN kann von einem Leitstand oder einer Maschinensteuerung permanent an der Meldebuchse K1 abgefragt werden. Die Ausgangs-Hochspannung kann extern via Leitstand oder Maschinensteuerung getaktet werden.

Die Montage dieses Entladenetzteils muss außerhalb des explosionsgefährdeten Bereiches erfolgen. Das Multistat Ex SDN ist für den Betrieb mit Ionisationsstäben der  Ex-Baureihe und den Ringionisatoren RI Ex O/M/V zugelassen.

Technische Daten



Typ:

Multistat Ex SDN

Best.-Nr.:

230 V

01.7960.000

115 V

01.7961.000

Gewicht ca.:

9 kg

Maße:
(L x B x H)

128 x 245 x 130 mm

Zertifizierung:

ATEX, ...

Schutzart:

I

Schutzklasse:

IP 54

Versorgungsspannung:

230/115 VAC • 50 — 60 Hz

Leistungsaufnahme Pmax.:

80 VA

Anschlussleitung:
(fest an Gerät)

2,6 m

Ausgangsspannung ca.:

6,7 ±1 kVAC

Ausgangskurzschlussstrom ca.:

5 mA

HS Anschlüsse:

4 + 4

Signalbuchse:

K1; K6

Belastbarkeit der Signalkontakte:

25 VAC / 35 VDC ≤ 50 mA

Anschlusslänge max.:
(incl. HS Kabel)

2 x 18 m

Einsatztemperatur:

+5 — +45 °C

Lager-/Transporttemperatur:

-15 — +60 °C

*) Technische Änderungen vorbehalten!
