Entladenentzteil Multistat S
Multistat S

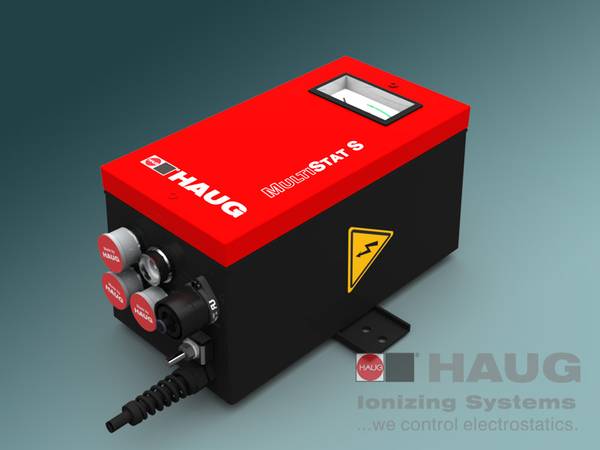

Das Entladenetzteil Multistat S dient der Spannungsversorgung von HAUG Ionisationsgeräten. Es basiert auf dem erfolgreichen Multistat und bietet zusätzlich eine Funktionsüberwachung für das komplette Ionisationssystem. Über Meldebuchsen kann der Betriebszustand des Ionisationssystems abgefragt und gesteuert werden.
Dieses Gerät ist auch mit UL-Zulassung erhältlich!
Dokumente herunterladen
Funktionsprinzip
Die anliegende Netzspannung wird vom Multistat S auf 7–8 kVAC Hochspannung transformiert. Ein analoges Anzeigeinstrument auf der Gerätevorderseite ermöglicht die Kontrolle der bereitgestellten Hochspannung.
Die Funktionsüberwachung des Multistat S überwacht permanent die Ausgangs-Hochspannung in den Komponenten des Ionisationssystems, vom Entladenetzteil über die Hochspannungsleitungen bis hin zu den angeschlossenen Ionisationsgeräten. Ein Unterschreiten der für den Betrieb notwendigen Hochspannung von 4,2 kV (Koronaeinsatzspannung) wird über eine gelbe Signallampe am Gehäusedeckel signalisiert und über einen potentialfreien Wechselkontakt an der Meldebuchse K1 gemeldet
Bei Kurzschluss oder Funkenbildung im Ionisationssystem, beispielsweise durch schadhafte Isolierungen, schaltet das Multistat S die Ausgangs-Hochspannung ab und meldet dies über die Meldebuchse K1. Das Abschalten der Ausgangs-Hochspannung schützt das Ionisationssystem, die Maschinenkomponenten und das Produkt vor Folgeschäden. Einen Ausfall der Netzspannung meldet das Multistat S ebenfalls über die Meldebuchse K1.
Fehlerhafte Betriebszustände werden verzögerungsfrei signalisiert – Sie haben Ihren Ionisationsprozess permanent im Blick. Das Multistat S kann nach Fehlerbehebung mittels Netzschalter direkt am Gerät, oder mittels Meldebuchse K6 aus der Ferne wieder in Betrieb genommen werden.
Das Multistat S ist nach Schutzart IP 54, Schutzklasse I gemäß VDE gefertigt.
Eigenschaften
• Permanente Funktionsüberwachung
• Signalisierung fehlerhafter Betriebszustände
• Integration in Maschinensteuerung oder Leitstand möglich
• 4 HS-Ausgänge versorgen 18 m Anschlusslänge
